储气库无线通信系统解决方案，保障工业数据传输稳定可靠

项目背景

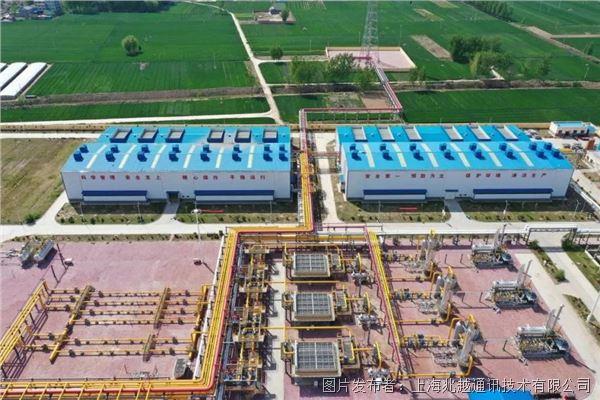

随着能源行业的不断发展，天然气作为清洁能源的需求不断增加。为了满足这一需求，我国建设了大量的储气库。文23储气库二期工程是其中的一个重要项目，旨在提高天然气的储存和调峰能力，保障天然气供应的稳定性和安全性。由于文23储气库二期工程规模较大，地理位置较为偏远，传统的有线通信方式难以满足需求。因此，采用无线通信方式成为了必要选择。

上海兆越通讯技术有限公司基于该项目对无线通信技术的较高要求，运用高性能的工业通信设备和解决方案，构建出可靠稳定的数据传输网络，实现在储气库区域内的信号覆盖，为各种设备提供稳定的通信服务，保障该项目的安全运行。



系统介绍

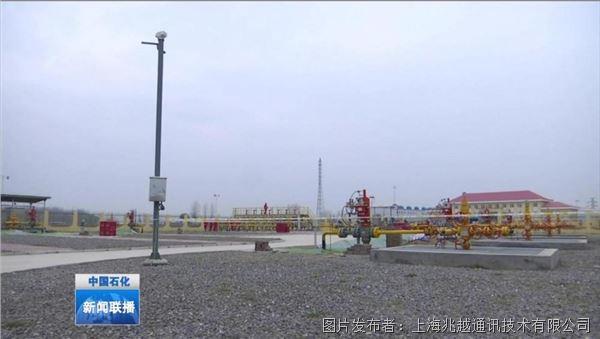

工业级无线 AP 系统传输主要用于电子智能巡检、移动采集等应用数据。本次工程各井场设工业无线 AP 系统，井场无线局域网全覆盖，12 个井场设工业级无线 AP 基站（每个井场设 1 套），井场监控立杆上安装无线 AP 天线设备，无线覆盖范围视具体环境而定，各单井无线局域网数据通过井场工业以太网交换机上传集注站控制室。

集注站控制室设无线AC控制器，统一管理各井场无线 AP。采用上海兆越室外型工业级WiFi6 无线 AP MWP-6873，由工业级千兆POE交换机MIE-2412AP进行供电，可支持 2.4G+5.8G双频，最高传输速率可达3Gbps。支持 MU-MIMO 技术，实现同一时刻向多个终端发送数据，突破传统无线网络串行通信的机制，无线频谱资源利用率成倍提升，极大的提高了接入用户数，有效减少无线网络的部署开销。MWP-6873采用千兆电口上行链路，保证无线高速传输。支持各种无线移动终端和智能化产品的无线接入，具有终端无线接入认证和加密功能。

系统拓扑

集注站综合楼机柜间设室内无线控制器 AC ，通过光缆或网线与室外工业级无线 AP 连接。丛式井场通过网线直接接入各井场网络交换机和工业以太网交换机,集注站 4 个室外无线AP 通过光缆接入网络交换机再连接无线控制器 AC。

产品介绍

MWA-B系列工业无线控制器（AC）

- 可管理64/128/256个AP

- 5个10M/100M/1000M Base-TX，1个USB口，1个DC接口，1个console口

- 支持AP集中管控，统一配置、管理、升级等

- 支持连接用户数1024

- 工作温度-20～55℃

- 支持DC12V 2A供电

MWP-6873室外型工业级WIFI6无线AP

- 支持IEEE802.11a/b/g/n/ac/ax标准，最高传输速率可达3Gbps，覆盖范围可达300米。

- 支持1个10/100/1000M RJ45口

- 支持1个2.5G RJ45口

- 支持4 个N型接头

- 支持 POE 48V 供电,802.3af/at供电标准

- IP66防护等级

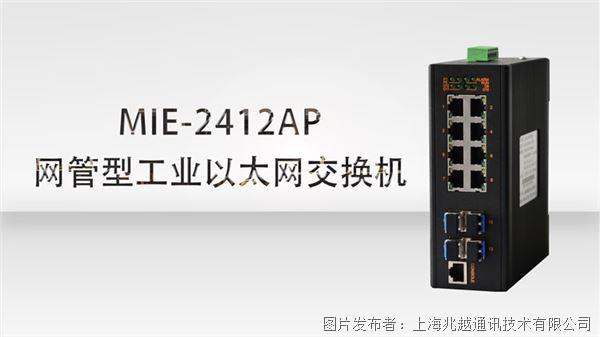

MIE-2412AP  8GE+4GSFP卡轨式全千兆网管型工业以太网交换机

- 支持8个10/100/1000M自适应以太网RJ45接口，4个1000M SFP扩展槽

- 支持POE供电，支持802.3af/at供电标准

- 支持MR-Ring快速环网（自愈时间 < 20 ms），兼容STP/RSTP/MSTP生成树协议

- 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议

- 支持动态和静态链路聚合

- 支持IGMP Snooping和GMRP过滤组播封包

- 支持基于MAC 地址的端口锁定，防止非法入侵

- 支持SNMPv1/v2不同等级的网络管理协议

- 多种网管方式：Web、Snmp，Telnet，console

- IP40防护等级，波纹式铝型材外壳，工业4级电磁兼容性设计
